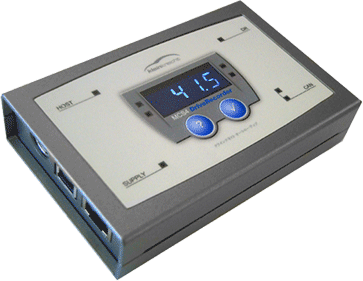

MCS4 Drive Recorder
は、
CAN
バスデータのモニターとパワフルなデータレコーディング機能を一体化した、
コストパフォーマンスに優れたツールで、実車上や実験室におけるフライトレコーダーの様なものです。
あらゆるソースからの
CAN
データを、5MB/sec
の速度で最大
640MB
まで、いつでも消去可能なリングバッファ上に
記録ができます。LAN
経由でのレコードデータの受信速度は
50MB/分で、わずかな時間で全体のレコーディングデータを
アップロードし、プレビューが可能です。
また、フェールセーフ機能を持っておりますので、電源の瞬間停止状態が生じたとしても、電源が復帰時に自動的に
レジューム機能が動作します。
標準で以下の機能を統合化しています。
・ CAN データのモニター及び解析機能
・ 長時間のデータ記録機能 (Drive Recorder)
MCS4 の高性能なパフォーマンスは、第5世代となる MCS400 シリーズ製品に受け継がれています。
 |
パワフルなプラットフォーム：
モトローラ Power PC 823 と、VxWorks リアルタイム
オペレーティングシステムによるパフォーマンスは
パワフルで、汎用的な CAN データ解析ツール
として容易にご利用頂けます。
フェールセーフ機能：
ドライブレコーダーでデータを記録中に電源の瞬間
停止状態が生じたとしても、フェールセーフ機能を
内蔵しておりますので、記録済みデータの保持を行い、
電源復帰時には自動的にレジューム機能が動作し、
記録を再開します。
キャリブレーション機能 (オプション)：
ECU のキャリブレーション機能が必要になった際でも、
高価な製品を新規にご購入頂く事なく、ファームウェア
のアップデートのみで、容易に機能追加が行えます。 |
| |
|
テクニカルデータ |
|
65 MHz
モトローラ MPC823 Power PC
16 MB RAM 搭載
VxWorks リアルタイムオペレーティングシステム
寸法 (mm): 108L x 70W x 26H
動作保証温度範囲: -40 ～ +85
℃
動作保証電源電圧: +4V ～+40V (過電圧保護回路内蔵)
ハイスピード 1 GB フラッシュドライブ
堅牢なアルミダイキャスト製デザイン
|
|
|
| 表示器 |
|
|
| 5 桁 7 セグメント
LED ＋ ステータス LED 搭載 |
|
| オプション |
|
| ECU キャリブレーション機能
(CCP 、XCP) |
|
| 搭載インターフェース |
|
1 x LAN 10
Base T イーサネット
1 x RS-232C
2 x CAN 2.0B、 max. 1 Mbps |
|
| ネットワーク機能 |
|
DHCP サーバ、または、固定 IP アドレスをサポート
自動 MDI / MDIX 切り替え |
|
|
CAN 機能 |
|
最大
10 セットの ECU 、あるいは、CAN 測定器を接続可能
CCP 、あるいは、XCP での ECU フラッシュプログラミング (ECU キャリブレーション機能搭載時)
CAN データの収集とバスモニタリング
ソフトウェアでの CAN バス終端抵抗設定 |
|
|
|
