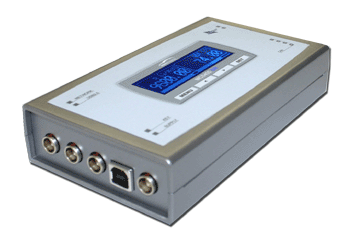

MCS400 Drive Recorder
は、最も多目的にご利用頂ける ECU
キャリブレーションツールで、実車上での試験や
開発段階におけるフライトレコーダーの様なものです。
あらゆるソースからの様々な信号を、 10MB/sec の速度で最大 4GB
まで、いつでも消去可能なリングバッファ上に
記録ができます。LAN
または、 USB2.0 でのレコードデータの受信速度は
300MB/分で、わずか数秒間で全体の
レコーディングデータをアップロードし、プレビューが可能です。
また、フェールセーフ機能を持っておりますので、電源の瞬間停止状態が生じたとしても、電源が復帰時に自動的に
レジューム機能が動作します。
標準で以下の機能を統合化しています。
・ ECU のモニター、キャリブレーション機能
(CAN バスのモニター・解析機能を含む)
・ 長時間のデータ記録機能
(Drive Recorder)
・ ラピッドプロトタイプ (RPM) 機能 |
|
|
パワフルなプラットフォーム:
MCS400 は、標準で 760 MIPS (million instructions
per second)
のハイパフォーマンスを有しておりますが、ご要望に応じて、マルチプロセッサー仕様に変更する
事も可能です (MPC5200)。 オンチップのダブルプレシジョン FPU と VxWorks 5.5
リアルタイム OS
の採用により、ラピッドプロトタイプ
アプリケーションを同時に動作させるのに適した、
理想的なプラットフォームを構成しています。
ラピッドプロトタイプ機能:
MCS400 は、標準で @Source-Lite、
MatlabŪ/SimulinkŪ
のプラグインモジュールとの
統合化を図っておりますので、 モデルベースの
ターゲット アプリケーションを容易に作成できます。 |
|
テクニカルデータ |
|
400 MHz
フリースケール
MPC5200 Power PC (760 MIPS)
オンチップ
デュアルプレシジョン
FPU、
128 MB RAM 搭載
VxWorks
リアルタイムオペレーティングシステム
寸法
(mm): 140L x 90W x 40H
動作保証温度範囲:
-40
~
+85
℃
動作保証電源電圧:
+4V
~
+60V (過電圧保護回路内蔵)
ハイスピード
8 GB
フラッシュドライブ |
|
表示器 |
|
太陽光の下でも視認できる
144x40
高輝度
VFD (蛍光表示管)
搭載 |
|
オプション |
|
外部 GPRS モデム
+ GPS マウス モジュール
CAN 2.0B 拡張モジュール x 2
FlexRay 拡張モジュール x 2 (現時点では、フリースケール MFR4200 ベース、MFR4300
については準備中)
マルチモード シリアルポート x 2
以下のオペレーティングモードをサポート:
・ JTAG Master
・ ルネサス アドバンスド デバッグ プロトコル (AUD / H-UDI / RTD)
・ Infineon オンチップ デバッグ サポート (OCDS)
・ メモリーエミュレーター POD へのインターフェース
・ ultra-fast analog 装置へのインターフェース |
|
搭載インターフェース |
|
1 x LAN 10/100
Base T イーサネット
1 x USB2.0
1 x RS-232C
2 x CAN 2.0B、 max. 1 Mbps |
|
ネットワーク機能 |
|
DHCP サーバ、または、固定 IP アドレスをサポート
自動 MDI / MDIX 切り替え |
|
CAN および CCP 機能 |
|
最大 20 セットの ECU を同時に CCP、
あるいは、XCP
でキャリブレーション、モニター、データ収集が可能
CCP、あるいは、XCP での ECU フラッシュプログラミング
CAN データの収集とバスモニタリング
ソフトウェアでの CAN バス終端抵抗設定 |
|
|
