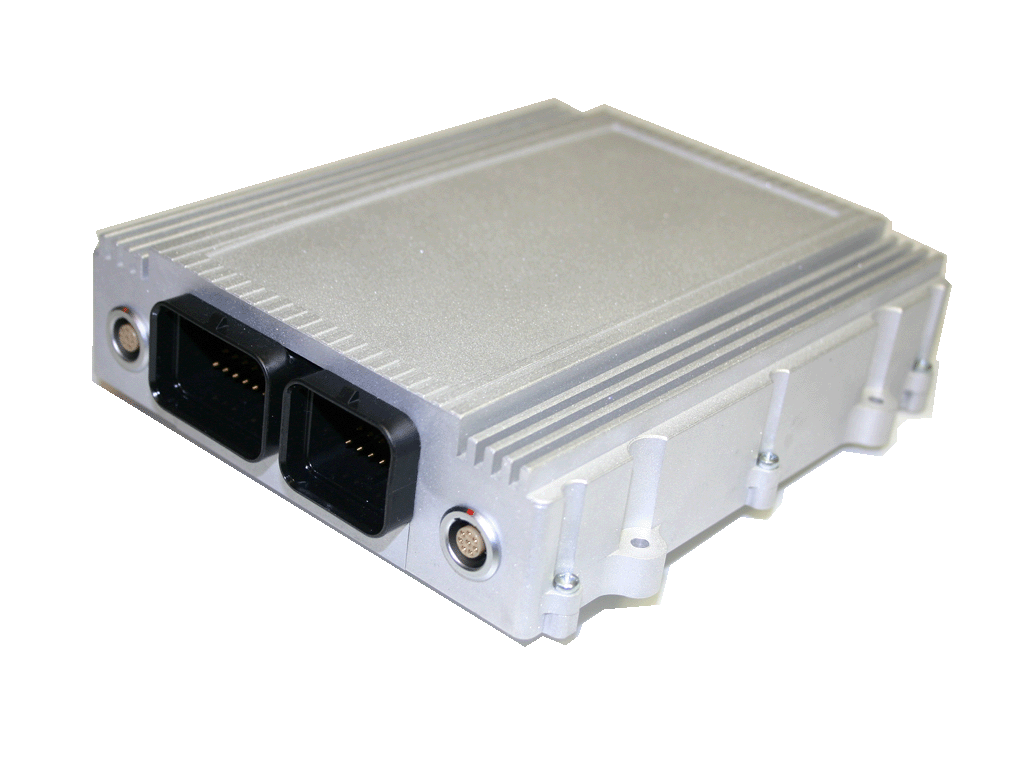

MCS400EC
は、最大 12
気筒分のインジェクター /
イグニッションドライバーを搭載可能な、フルカスタマイズ仕様の先行開発
用途向け
ECU
です。
標準で付属する @Source-Lite ブロックセットを用いて、MATLAB/Simulink
®
上で自由にモデルの作成ができ、また、
クラインクネヒト オートモティブ社独自のプロセス処理により、モデルのビルド時に ASAM スタンダードに準拠した
".a2l"、".hex"
ファイルが自動生成されます。
MCS400EC
は、MCS5/400
シリーズに搭載している全ての機能を包括しておりますので、MCS400EC
のみで、ラピッドプロタイプ
モデルのデザイン、マップやパラメーターのキャリブレーション、長時間のデータ記録機能等をご利用頂けます。
|
|
カスタマイズされた I/O
インターフェースを用いて、
アナログ /
デジタル信号の制御・データ収集が行えます。
クランクポジション用デジタル入力をご使用の場合、
クランクアナライザー
機能でクランク角度に対して
データ収集や評価が行えます。
MCS400EC は、MATLAB/Simulink ®
上でご利用
頂けるブロックセット @Source-Lite を標準で搭載
しておりますので、ラピッドプロトタイプモデルを容易に
作成できます (入出力それぞれ 20ch
までは追加費用
なく、ご利用頂けます)。
MCS400EC は、760 MIPS
(million instructions per second)
のフリースケール MPC5200
を
2 セット
搭載しています。
オンチップダブルプレシジョン FPU
と信頼性の高い VxWorks 5.5 RTOS
の採用により、ラピッドプロタイプ
アプリケーションを複数実行させるのに適した、理想的な
プラットフォームを構成しています。
|
テクニカルデータ |
|
• 2 x 400 MHz フリースケール MPC5200 PowerPC、760 MIPS
• オンチップダブルプレシジョンフローティングポイントユニット, 128MB RAM
• VxWorks 5.5 リアルタイムオペレーティングシステム
• 寸法 (mm):
カスタマイズによる
• 動作温度範囲 : -40
~ +85 °C
• 動作電源電圧 : 4V
~ 60V
• 消費電力
: カスタマイズによる
•
ケースデザイン、コネクター形状、ピン配列等、全てカスタマイズ可能 |
|
Host-PC
インターフェース |
|
• Ethernet 10/100
• USB 2.0 |
|
インターフェース |
|
• カスタマイズによる (CAN2.0B、あるいは、AUD、JTAG、FlexRay 2.01 + XCP on
Ethernet 等)
|
|
周辺 I/O
(最小構成時の例) |
|
•
4 x
イグニッションドライバー回路
(Max. 300mA)
•
8 x
インジェクタードライバー回路
(Max.2.2A / 70V)
• 8 x アナログ入力 0..5V, 12 Bits (最大 100kSps、あるいは、クランク角度 0.5°
分解能毎)
• 8 x デジタル 3.3V/5V 双方向 (最大 10MHz、あるいは、クランク角度 0.05°
分解能毎)
•
16 x
1kSps
アナログ入力インターフェース
(3.3V/5V、16
ビット分解能)
•
2 x
熱電対入力
•
3 x
ハイブリッジ DC サーボモーター出力回路
(Max.
7A)
•
8 x
スタンダードパワー出力回路
(Low
サイド、Max.
2.2A)
• インダクティブピックアップ、あるいは、DHE
でのシャフトスピード検出 (クランク、カム、 ...) |
|
DriveRecorder |
|
• ハイスピード 1GB
フラッシュドライブ (オプション : 16GB; 8GB
リニア, 4GB
リングバッファ, 4GB
ユーザーネットワークドライブ)
|
|
ネットワーク機能 |
|
• DHCP サーバ、固定 IP アドレスをサポート
• 自動 MDI / MDIX
切り替え |
|
CAN, CCP/XCP
機能
(CAN インターフェース搭載時) |
|
• CCP / XCP での ECU
キャリブレーション、モニタリング (最大 20
セットの ECU
モジュールと同期可能)
• CCP / XCP での ECU
フラッシュプログラミング
• CAN データの収集とモニタリング
• ソフトウェアでの CAN
バス終端抵抗設定 |
|
コスト |
|
詳しい内容、お見積につきましては、お問い合わせ下さい。 |
|
